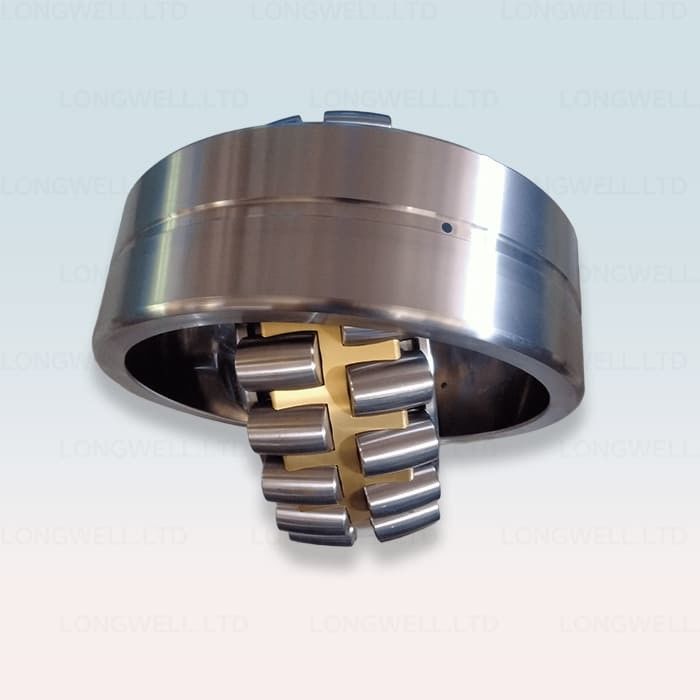

3G3760HY Подшипник для грязевого насоса

Что такое коренной подшипник 3G3760HY коленчатого вала бурового насоса?

Однорядные цилиндрические роликоподшипники с сепаратором состоят из внутреннего кольца, наружных колец, цилиндрического ролика и сепаратора. Наружные кольца имеют жесткие ребра с обеих сторон или не имеют ребер, внутренние кольца имеют одно или два жестких ребра или выполнены без ребер.

Сепаратор предотвращает контакт цилиндрических роликов друг с другом во время прокатки.

Цилиндрические роликоподшипники с сепаратором обладают высокой жесткостью, могут выдерживать высокие радиальные нагрузки, а благодаря сепаратору этот тип подшипников больше подходит для более высоких скоростей по сравнению с полнокомплектными конструкциями.

Подшипники с суффиксом E имеют более высокую грузоподъемность за счет внутренней оптимизации конструкции и подходят для рабочих ситуаций с более высокой несущей способностью.

Как установить вал-шестерню и подшипники?

1 Установите внутренние кольца подшипника шестерни на вал шестерни, нагрев до 300°F в масляной бане, электрической печи или индукционном нагревателе подшипников. Прежде чем продолжить, подождите, пока гонки остынут.
2 Установите внешние кольца подшипника шестерни на держатели подшипников, используя скользящую посадку.
3 Поместите вал-шестерню в насос перед установкой узлов держателя подшипника. Прежде чем продолжить, убедитесь, что вал-шестерня надежно закреплен.
4 Наденьте узлы держателя подшипника и прокладки на вал-шестерню и в раму насоса, соблюдая осторожность, когда они соприкасаются с внутренним кольцом.
5 Установите сальник шестерни и наденьте его на вал шестерни.

Как установить шатуны и подшипники?

1 Нагрейте шатуны и подшипники в электрической духовке или на масляной ванне до 200°F. Каждый подшипник состоит из трех частей (внешнее кольцо, внутреннее кольцо и ролики), которые должны храниться вместе как комплекты.
2 Установите заплечик подшипника на коленчатый вал.
3 Наденьте нагретый подшипник на коленчатый вал свободным кольцом вперед.
4 Установите внутренний фиксатор, чтобы зафиксировать подшипник на месте.
5 Вставьте шатуны обратно на коленчатый вал, стараясь не задеть и не повредить главную шестерню.
6 Закрепите шатун на месте, установив внешний держатель подшипника.
7 Установите коренные подшипники согласно 5.3.4.
8 Установите коленвал в силовую раму согласно 5.3.6.

Как установить главный подшипник?

1 Установите шатуны согласно 5.3.3 и проверьте, чтобы на концах коленчатого вала и подшипниках не было смазки.
2 Установите на место уплотнения коренных подшипников.
3 Установите коренные подшипники в держатели подшипников. Зафиксируйте с помощью внешнего стопорного кольца.
4 Наденьте главный подшипник и водило на конус.
5 Установите внутренний фиксатор главного подшипника и затяните все фиксаторы в соответствии с таблицей моментов затяжки, стр. 53.

Номера деталей бурового насоса:

NU2148X3 M/C9 32848HU
23176CAQ4/C9W33 3003776QU1Y
НФП 6/723.795 Q4/C9 229/723QU
ННАЛ 6/209.55/W33X 154942
НУ 3238X2 М 32738H
23256 КАК/W33 3153256H
НУП 6/558.8 4 квартал 929/558.8QK
ННАЛ 6/158.75 Q4/W33X 154932QU
24036КА/К3В33 3Г4053136Х
ХМ256849/ХМ256810/C9 97960U1
НФП 6/596.9/С9-1 228/596.9КУ1
NNAL6/174.625-2 Q/C9W33YA 154835QUIK
24040/C3W33 3G4003140Y
3506/333.375/С9-1 97967У1
НФП 6/647.7 К/П69-1 Э228/647.7КУ1
ННАЛ 6/180.975 Q/P69-1W33XYA E154936QU1
23144CA/P63W33 3E3053744H
3506/368.249/P6C9-1 E97974U1
НФП 38/666.75С3 К/П69 Э228/666.75КУ
ННАЛ 6/187.325 Q/P69W33YA E154937QUK
24052 КА/К3В33 3Г4053152Х
3506/381/C9 97976UK
НФП 6/723.795 Q4/C9-1 229/723QU1
ННАЛ 6/209.55 Q4/C9W33X 154942QU
23156/P63W33 3E3003756Y
3506/409.575/П69 Е97982У
НУП 6/812.8 К/П69 Э929/812.8КУ
ННАЛ 6/228.6 Q4/P69W33X E154846QU
НУ 3052/С9 3032152У
24072/W33 4003172Y
НУП 6/838.2 К/П69 Э929/838.2КУ
ННАЛ 6/256.184 Q/C9YA 254951QU
НУ 3040X3 ER/C9 32840EU
24056 КА/C9W33 4053156HU
НУП 6/558.8 Q4/C9 929/558.8QU1
ННАЛ 6/177.8-2 Q4/C9W33XYA 254936QU1
НУ 3044X3 ER/C9 32844EU
23160 CAIC9W33 3053760HU
НУП 6/711.2 Q/P69YB E928/711.2QUY
ННАЛ 6/206.375 Q4/C9W33 254941QU2K
НУ 3220 М/П69 E3032220HU
23224 CAK/C3W33 3G3153224H
НФП 6/292.1 М/П69В33 Э22958ХУК
ННАЛ 6/69,85 М/C5W33XYA 5G254914HK
НУ 2344 М/C9YA4 32644U
23564 CA/C9W33 3003264UY
НУП 6/840/С9 929/840У
НУ 2324 EM/C9 32624HU
NU2344 M/C9YA4 32644U
23160/C9W33 3003760UY
НУП 19/710/C9W33 10929/710У
НУ 2322 ЭМ/C9 32622U
НУ 2336 М/C9YA4 32636HU
23156/C9W33 3003756UY
НУП 19/630/С9 10929/630У
НУ 2320 М/С9 32620HU
NU2324 EM/C9 32624HU
22248 КА/C9W33 53548HU
НУП 29/530/ЦНП 20929/530У
НУ 2314 М 32614H
NU2322 EM/C9 32622U
22240 КА/К3В33 3Г53540Х
НУП 2992 2092992
НУ 2312 Е 32612Е
Нью-Джерси 6/203.2 M/C9W33 42941HUK
НУ 6/341.3 М 32948Х
НУ 6/266.6 Q4/C9YB4 CG329/266.6QUY
НУ 6/292.1 М/C9W33YA 32958HUK
НФП 6/292.1 М/C9W33.Я 22958HUK1
НУ 6/358.775 Q4/C9YB4 CG329/358.775.QUY
НФП 6/393,7 М/К3В33 3Г229/393,7ХК
НУП 6/393.7 Q/C9W33YA 92979QUK
НУП 6/393.7 M/C9W33YA 92979HUK
NFP 6/393.7 AQ/HCC9W33 2297SQUY
NF 6/406.362 Q/HCP69W33YA E12981SQUK
N 6/406.362 Q/P69W33 E2981QUK
Н 6/406.362М/C9W33YA 22981HUK
НУП 1892 Q/C9 1092892QU
НУП 6/469,9 4 кв. 929/469,9Q
НУП 6/508 К4НУП 929/508К
6/546.1 Q4/C9 929/546.1QU
НФП 6/558,8 Q4/C9 228/558,8QU
НУП 6/571.5 Q4 929/571.5Q
НФП 6/596.9Q4/C9 228/596.9QU
НУП 6/596.9 Q4/C9 929/596.9QU
НУП 6/666.75 Q4/C9 929/666.75QU
НУП 6/673.1 Q4 929/673.1Q
НУП 6/673.1 Q4/YA 929/673.1QK
НУП 6/711.2 Q4 929/711.2Q
НУП 6/762 Q/C9 929/762QU
НУ 3228X2 М/С9 32828U
23138 КА/К3В33 3Г3053738Х
НУП 464779 Q4/C9YA4 92984QU
ННАЛ 6/101.6 Q4/C5W33XYA2 5G354920Q
НУ 3036X2 М/С4 4G32836H
23148/C3W33 3G3003748Y
НУП464775 Q4/C9YA4 928/508QU
ННАЛ 6/177.8-1 Q4/C5W33XYA2 5G254735Q
НУ 3040X3 М/К4 4G32840H
24056 КА/К3В33 3Г4053156Х
НУП 464744 Q4/C9 929/558.8QU
ННАЛ 6/177.8-2 Q4/C5W33XYA2 5G254936Q
НУ 3044X3 М/С4 4G32844H
24060 КА/К3В33 3Г4053160Х
НУП 464776 Q4/C9YA4 928/660.4QU
ННАЛ 6/206.375 Q4/W33XYA2 254941QU
НУ 3044X3 MC4 4G32844H
23160/C3W33 3G3003760Y
НУП 464777 Q4/C9YA4 929/660.4QU
ННАЛ 6/206.375 Q4/W33XYA2 254941QU
НУ 3152 М/С4 C4G3032752H
23172 КА/C9W33 3053772HU
НУП19/800С2 К4/К9 10929/800КУ
ННАЛ 6/230 Q4/C4YA2 4G154946Q
NU3036X2 M/C9-1 CG32836HU1
24056 КА/К3В33 3Г4053156Х
НФП 38/600С2 К4 228/600К
ННАЛ 635 Q4/C9W33X 354935Q
23136/W33 3003736Y
352960X2 97860У
НФП 38/600С2 К4 228/600К
ННАЛ 635 Q4/C9W33X 354935Q
23140/W33 3003740Y
352064X2 2097164
НФП 38/630 4 квартал 30228/630К
НАЛ 4034/C9 4104134U
НУ 3040X3 M/C9 CG32840HU
24064 КА/W33 4053164H
НФП38/630 4 квартал 30228/630К
НАЛ 6034X2 M/C9W33X 154734HU
23144CA/W33 3003744Y
352072X2/C9 207172U
НФП38/666.75X3 4-й квартал 228/666.75Q
НАЛ 4036/C9 4104136U
НУ 3044X3 М/C91 32844HU
24072CA/W33 4056172H
НФП 38./666.75X3 Q4 228/666.75Q
ННАЛ 6036X2-2 M/C9W33X CG154836HU
