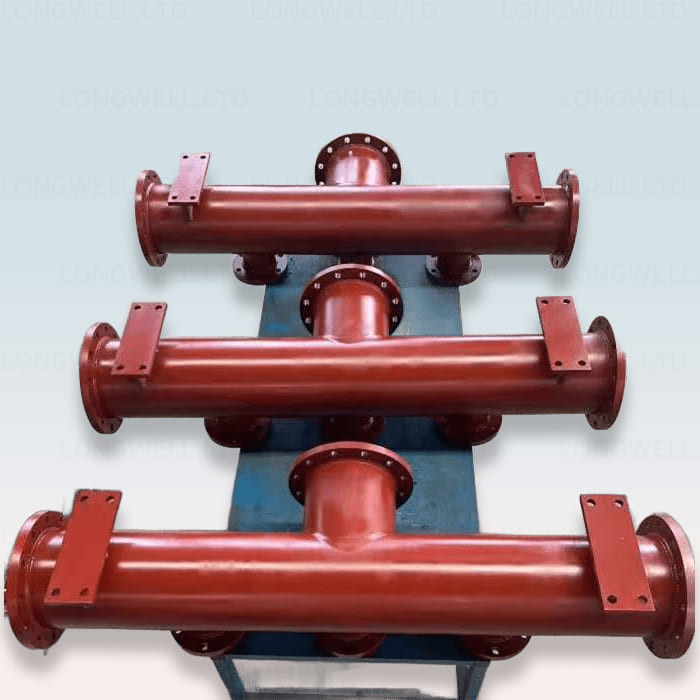

AH1301010509 Манифольд для всасывания грязевого насоса

Как установить разрядный коллектор и аксессуарный коллектор?

(1) Хорошо промыть контактную поверхность между разрядным коллектором и блоками цилиндров, установить герметичное кольцо и поставить его на блоки цилиндров.

(2) В соответствии с требованиями разрядного коллектора устанавливают дополнительный коллектор (5- или 4-сторонний), амортизатор пульсации разряда, рельефный клапан, обходный клапан и линию высвобождения давления и т.д.Строящий крутящий момент болтов и гайков должен соответствовать пункту 12..2.1.

Всасывающий коллектор соединен с тремя блоками цилиндров одновременно.правый или средний порт в соответствии с вашим желанием.

Как установить всасывающий коллектор и всасывающий десургер?

(1) Установка всасывающего коллектора: очистить конечную поверхность фланца всасывающего коллектора, установить уплотнительные кольца и соединить его с тремя цилиндровыми блоками.

(2) Установка всасывающего десургера:установка всасывающего десургера на всасывающем коллекторе.

Выпускный коллектор соединяется с тремя цилиндровыми блоками одновременно.

Фильтр сброса устанавливается по другую сторону сбросного коллектора. После фильтрации сбросная грязь поступает в линию с буровой жидкостью (мультипликатор).

Перед тем, как ремонтировать коллектор с выделением грязи, сначала следует открыть обходный клапан на линии выделения давления и выпустить давление в коллекторе с выделением до нуля.

После того, как каждый элемент будет отрегулирован и хорошо выровнен, используйте крутящий момент, чтобы затянуть связующие болты между сосудами.разрядный коллектор и блоки цилиндров соответственно к указанному крутящему моменту.

Конец жидкости в основном состоит из блока цилиндра, подкладки, поршня, клапана, всасывающего коллектора, разрядного коллектора, пульсирующего заглушителя разряда, рельефного клапана и устройства распыления и т.д.
